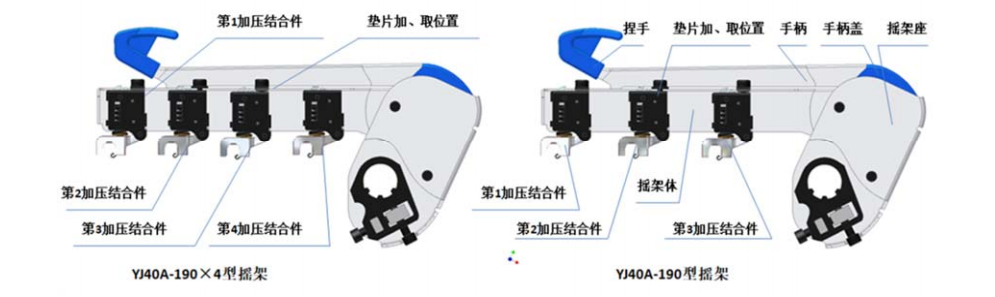

一、摇架结构图

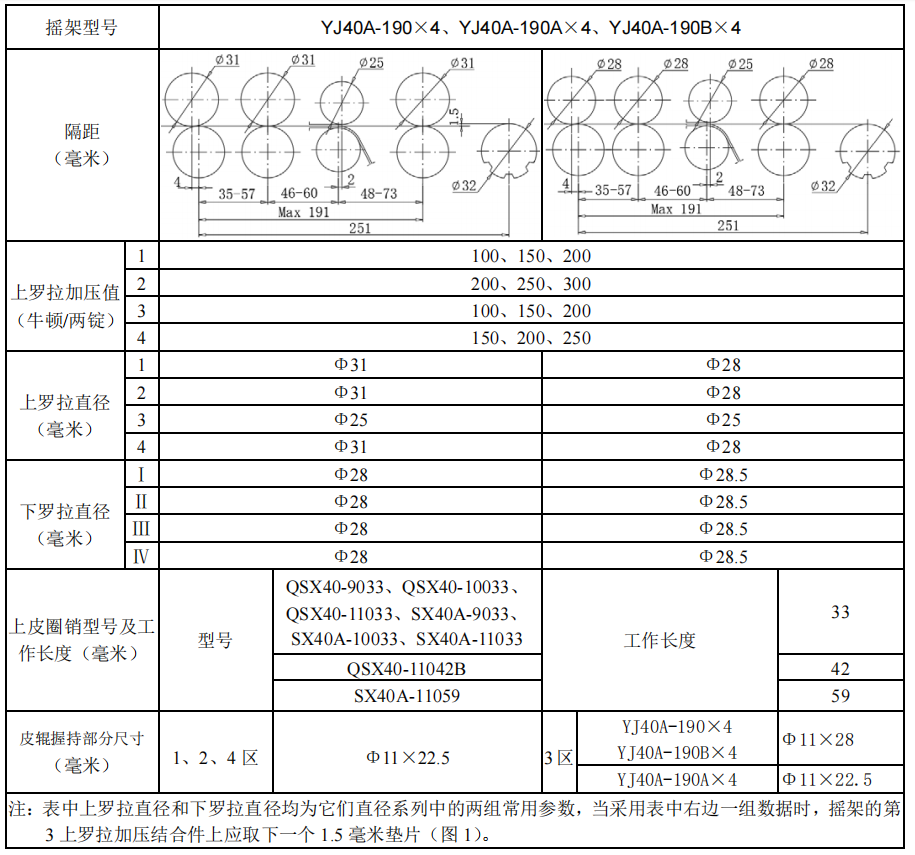

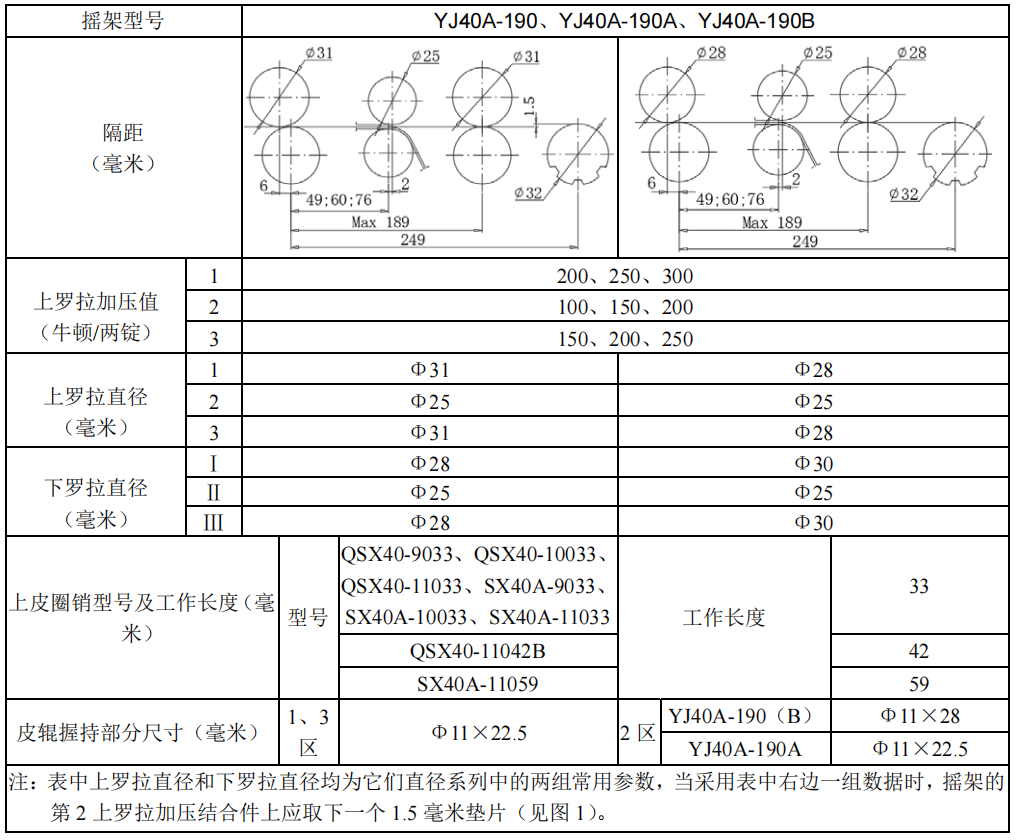

二、技术参数

三、结构特点

1、上罗拉各区加压结合件均采用拥有自主专利的固定钳口杠杆式加压装置，加压稳定可靠。

2、上罗拉的压力可分级调节，可按所纺品种的需要调节压力。

3、 上罗拉的握持件采用合金材料制造，宽握持及固定钳口结构，对上罗拉的平行度得到可靠保证。

4、加压状态时,同一套摇架左右两锭压力对握持中心凸点平衡,使左右两锭压力保持一致。

5、 锁紧机构采用四连杆机构，锁紧定位可靠，加、卸压轻便。

6、 摇架的安装是利用锁紧片的花键孔套在花键支杆上，由高度调节螺钉调节高度后，用紧定螺钉紧固。

7、 摇架掀起定位角度为33°。

8、与YJ4系列粗纱弹簧摇架具有相同的安装尺寸及外形尺寸，因而具有很好的互换性。
